詳解光伏系統兩類故障處理方法

逆變器是光伏系統的安全管家中心，在光伏系統運行時，不僅時時刻刻檢查逆變器本身的健康狀態，如逆變器內部腔體溫度、主要元器件的溫度和運行情況，還有母線電壓、芯片之間的通訊情況等等，還要檢測組件和直流系統的絕緣、電壓電流，以及交流輸出的電壓、電流、頻率等等，一旦出現故障，需及時處理。

但經常做逆變器維護的人會發現：逆變器并不是一出現故障就會停機運行，有些故障，逆變器只會顯示警告、亮紅燈，不會馬上停機；有些故障逆變器會停機，但停機時間有長有短。這是什么原因呢？

逆變器故障就像人生病一樣，有大有小，有些病可自愈或自己吃藥可好，不影響工作，如普通感冒，有些病則要去醫院治療。逆變器的故障也分為一般性故障和嚴重性故障，提升系統發電量是最主要的目標，有些小故障影響不大，系統還可運行，如果一出現故障就停機，會影響系統的發電量，但如果選擇在晚上或者陰天停機維修，對發電的影響更小。有些故障涉及到人身和設備的安全、或者安規，逆變器必須馬上停機。

一般性故障

一般性故障故障逆變器會在機器、監控發出報警，紅燈閃或者有報警的嗡鳴聲，提示要盡快處理，但也可稍晚一點處理。有以下幾種警告情形：

1）漏電流：直流和交流線絕緣電阻過小都會出現漏電流，大部分廠家都會設定兩個絕緣電阻值，如100千歐和50千歐，低于100千歐逆變器就會報警告，但不停機，讓維護人員封閉現場，晚上再處理，稍低于這個值對設備影響不大；但如果低于50千歐,涉及到安規，就必須馬上停機。

2）風扇故障：大型逆變器一般有3個或者以上的風扇，現在逆變器一般采用智能風冷，風扇要到一定的溫度才會開啟，并且風速隨溫度升高而升高，所以如果檢測到一個風扇不轉，逆變器其實并不需要馬上停機，還可運行一段時間，只是輸出功率稍微降低一點便可，因?yàn)閺陌l(fā)現故障到維修還需要一段時間，繼續運行可以減少一部分電費損失。

3）對外通訊故障：逆變器對外通訊很重要，但并不是說時時刻刻都需要，稍晚一點接上也是可行。

4）組串接入故障：如果一個組串發生斷路，或者短路事故，把這一串組串拔出來即可，不影響別的組串發電。

一般性故障的共性：不會對人身和逆變器的安全產生大的影響，事態不會馬上擴大，可以緩一下處理，但并不表示事件不處理，凡是逆變器出現報警都必須盡快處理，等故障消除后才能正常運轉。

嚴重性故障

當逆變器檢測到嚴重性故障，會馬上啟動保障機制，逆變器停止運行，防止事情進一步擴大。如以下幾種情形：

機器嚴重故障：如溫度過高、過流保護、母線電壓異常、繼電器異常、驅動異常、輔助電源異常等等。逆變器如果出現硬件或軟件故障，本身就不會運行了，當然也就停機了。

安全方面：直流電壓過高、直流絕緣阻抗低，AFCI直流拉弧，這些故障如果不當即處理，就有可能引發人身觸電事故，或者火災事故，或者影響電網其它設備正常運行。

安規方面：電網電壓異常，無市電，電網頻率異常、直流分量高等等。逆變器有很多安規方面的標準，其中絕大部分是逆變器的設計要求方面的，在系統運行過程是出現超過安規的情況，主要表現在電網電壓和頻率方面。

國家標準規定，交流輸出側過電壓/欠電壓保護范圍是額定電壓的85%到110%，當超過這個標準時，逆變器要停止運行。單相并網的額定電壓是230V，當電網電壓低于195.5V或者高于253V時；三相并網的電壓是400V，當電網電壓低于340V或者高于440V時，逆變器原則上要停機。頻率在49.5Hz到50.2Hz之間，逆變器可以持續運行，如在48Hz到50.2Hz之間，逆變器10分鐘之內要停機，如果低于48Hz，逆變器要在0.2秒內停機。

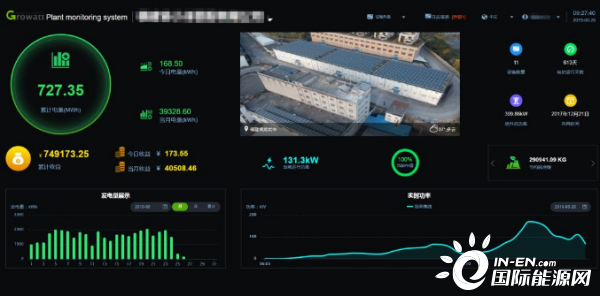

逆變器是光伏系統的安全管家，古瑞瓦特為了方便投資方管理電站，設計了多種監控工具，在手機APP端和電腦端可隨時隨地查看電站的運行情況，如果出現故障會以短訊，郵件等各種方式提醒電站管理者；電站投資方也應養成經常看電站運行數據的習慣，發現問題及時解決。
